带有热电偶的灼热丝是一种设计用于对电气设备中使用的塑料材料进行灼热丝测试的测试设备。它评估塑料的抗燃能力和在被点燃时自熄的能力。作为一项安全测试，其目的是防止在电气组件过热时起火或蔓延。

火灾危险测试和燃烧性能测试，模拟在故障或过载条件下，由热源或点火源（如热元件或过载电阻）在短时间内引起的热应力，以评估点火风险。该测试适用于照明设备、低压电器、家用电器、机床、电机、电动工具、电工仪器、信息技术设备、电气事务设备、电连接器、辅助部件等电器电子产品及其零部件、生产、质检部门。也适用于工程塑料或其他固体可燃材料行业的绝缘材料。

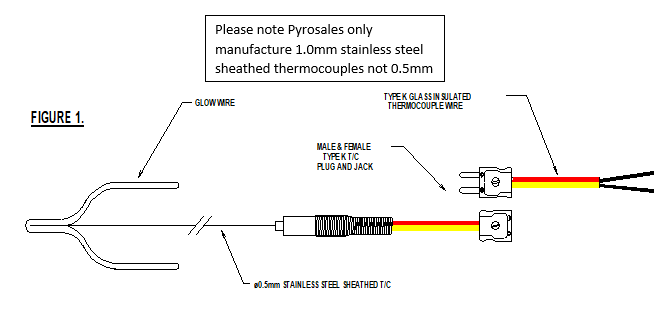

乐发Ⅷl带热电偶的灼热丝由直径4毫米的加热元件线（80%镍/20%铬）和1.0毫米直径K型（Chromel vs.Alumel）™矿物绝缘金属护套热电偶热固定3.5毫米组成进入灼热丝的内点，如图1所示。

打开带热电偶的灼热丝包装时应格外小心，因为细直径热电偶测量元件很容易永久损坏。小心地剪下胶带并从组件周围取下支撑性包装材料，然后将组件放在安全的平面上。

安装灼热丝热电偶。

如何使用带热电偶的灼热丝取决于测试要求和它所连接的设备。如果要将4毫米直径的黄铜安装螺柱固定到组件上，则在将它们焊接（或以其他方式固定）到灼热丝臂时必须非常小心；在此过程中，细规格矿物绝缘热电偶组件可能会发生冷加工形式的永久性损坏，特别是在它固定到灼热丝内部的位置附近。提供临时热电偶支架，以尽量减少在运输过程中和使用前对热电偶造成的损坏。

在安装过程中，必须正确支撑热电偶组件以确保它不会断裂或受压，特别是在它进入灼热丝尖端内部的附近区域。

使用热电偶电气连接制作灼热丝。

K型（Chromel与Alumel）™矿物绝缘热电偶组件配有两根高温玻璃覆盖的引线，其上连接有黄色K型（Chromel与Alumel）™两针微型插座。提供匹配的公插头，用于连接3m长的双玻璃覆盖的20 AWG K型（Chromel与Alumel）™热电偶线。

乐发Ⅷl要测量热电偶的温度，必须将其连接到合适的监控设备。具有loC分辨率的现代设计直读数字温度指示器被认为是合适的。

使用带热电偶的灼热丝

需要不时清洁灼热丝，因为灼烧的残留物会堆积在尖端上。在清除灼热丝尖端的烧焦残留物时必须非常小心，因为在此过程中很容易损坏细规格热电偶组件。在实践中，已经发现柔软的绒面革金属刷毛清洁刷（通常用于清洁绒面革鞋）适用于此目的。清洁灼热丝尖端时，最好小心地刷向灼热丝尖端，以防止损坏热电偶。

使用热电偶对灼热丝的测量问题进行故障排除。

乐发Ⅷl如果怀疑热电偶或其相关接线或读数仪器的有效性，则可以遵循以下故障排除程序，例如：

如果测量设备没有指示，请通过将备用的可维修K型（Chromel与Alumel）™热电偶连接到其输入端子来检查其是否正常工作。如果瞬间热量施加到热电偶测量结（尖端），测量装置指示应升高温度，然后逐渐恢复并指示尖端周围的环境温度。装有替换热电偶的系统正常运行将表明热电偶组件出现故障。系统不运行将表明指示装置出现故障或线路开路。如果没有可维修的K型（Chromel与Alumel）™热电偶组件，请断开热电偶引线与仪器端子的连接，并在正极和负极端子之间连接一根铜线。如果配备热电偶自动温度参考装置，仪器应读取端子周围的标称环境温度。如果不这样做，将表明该设备无法使用。

如果指示装置读数为负值，则可能是热电偶连接线接反了。注意：K型正极(Chromel)™引线标识为黄色，负极(Alumel)™引线标识为红色。如果发现连接线接反，请相应地更换。

用热电偶修理灼热丝。

乐发Ⅷl如果K型（Chromel与Alumel）™热电偶组件损坏（通常损坏），则必须丢弃完整的带热电偶的灼热丝并更换为另一个经过认证的装置。
