什么是霍尔效应？

　　霍尔效应是利用磁场产生磁电压的效应。 当载流导体置于垂直于电流的磁场中时，就会发生这种效应。 最常见的应用是霍尔效应传感器，用于测量磁场并将测量值转换为电压。

　　霍尔效应传感器

乐发Ⅷl　　霍尔传感器的功能基于霍尔效应原理。 它是一种用于通过根据磁场改变输出电压来测量磁场的传感器。 霍尔传感器可以在不中断电路的情况下测量电流。 为了确保线性，需要高场强磁铁，它可以为所需的运动产生大的场强变化。 如果磁场垂直于导体施加，将在电导体中产生横向于电流方向的电压。 可以通过保持电流恒定来测量磁通密度

　　霍尔板霍尔板有电流端子和霍尔电压抽头，它们布置在半导体芯片的表面。 如果对其施加磁场，它将以与磁场强度成正比的输出电压做出响应，并且输出电压非常小，需要额外的电子设备来实现有用的电压电平。 霍尔板与相关电子设备结合构成霍尔效应传感器时，霍尔板的面积要小，才能准确测量磁场密度，而且要小于被测磁场的横截面。

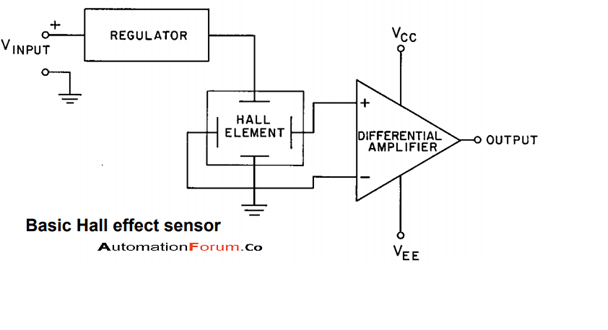

　　基本霍尔效应传感器原理结构

乐发Ⅷl　　霍尔元件-它是一个基本的磁场传感器

　　差分放大器-放大电位差

　　调节器它保持电流值，使传感器的输出只反映磁场的强度。

　　为什么要使用霍尔效应传感器？

　　真固体

　　长寿

乐发Ⅷl　　100kHz以上高速运行

　　固定输入运行

　　无活动部件

乐发Ⅷl　　逻辑兼容的输入输出

　　高度可重复的操作

　　简化的开关是一个重要的功能。 霍尔效应IC开关在单个IC芯片上具有霍尔电压发生器、信号放大器、施密特触发电路和晶体管输出电路。 输出干净快速，切换时无反弹。 这些传感器高效、有效且成本低。 霍尔效应传感器几乎不受环境污染物的影响，适合在恶劣的使用条件下使用。

　　霍尔传感器类型

　　1.霍尔电流传感器

乐发Ⅷl　　传感器用于确定电流水平，它使用霍尔效应原理。 传感器将监测电流产生的高斯电平，它们不测量实际电流。

乐发Ⅷl　　被测电流通过磁芯，磁芯将磁场集中在霍尔元件上。 霍尔元件是一块半导体材料，可产生与电流成正比的霍尔电压。 霍尔元件的输出由低噪声高增益放大器调节

　　2.线性霍尔效应传感器

　　这些传感器可用于检测电磁体的运动或场强的变化。 能耗极低，输出线性，温度稳定。 传感器产生一个模拟输出电压，该电压与垂直穿过霍尔板的磁通量成正比。

　　3.霍尔开关

乐发Ⅷl　　霍尔开关是一种开关传感器，它具有带有预定义开关点和数字输出的集成比较器，可应用于不同的逻辑系统，如锁存器、单极、双极。 所有霍尔开关都有一个开漏输出晶体管，需要一个外部上拉电阻来连接电源电压。 标准霍尔开关具有霍尔板，可以响应垂直于板的磁场的绝对值。 霍尔开关的特点是有一个磁性开关点。 如果磁通量超过输出晶体管打开，如果它下降晶体管关闭。

　　霍尔效应传感器应用

　　1.霍尔效应传感器的汽车应用

乐发Ⅷl　　点火传感器、牵引力控制、雨刷系统、滑动天窗、带扣开关、刹车灯开关、节气门位置传感器、电流测量和动力转向

乐发Ⅷl　　2.霍尔效应传感器的工业应用

乐发Ⅷl　　RPM 测量、轮速传感器、转数、液位和液体流量、压力开关、旋转开关、角度传感器、电流测量、位置测量、距离测量、压力传感器、磁场传感器、扭矩传感器。
